3D 列印 斷料偵測 ATOM 2.5 EX Proton Neutron

這是全部需要的零件，很少很便宜。

線孔兩端可以塞鐵氟龍管切一小段進去減少阻力及增加準確度。

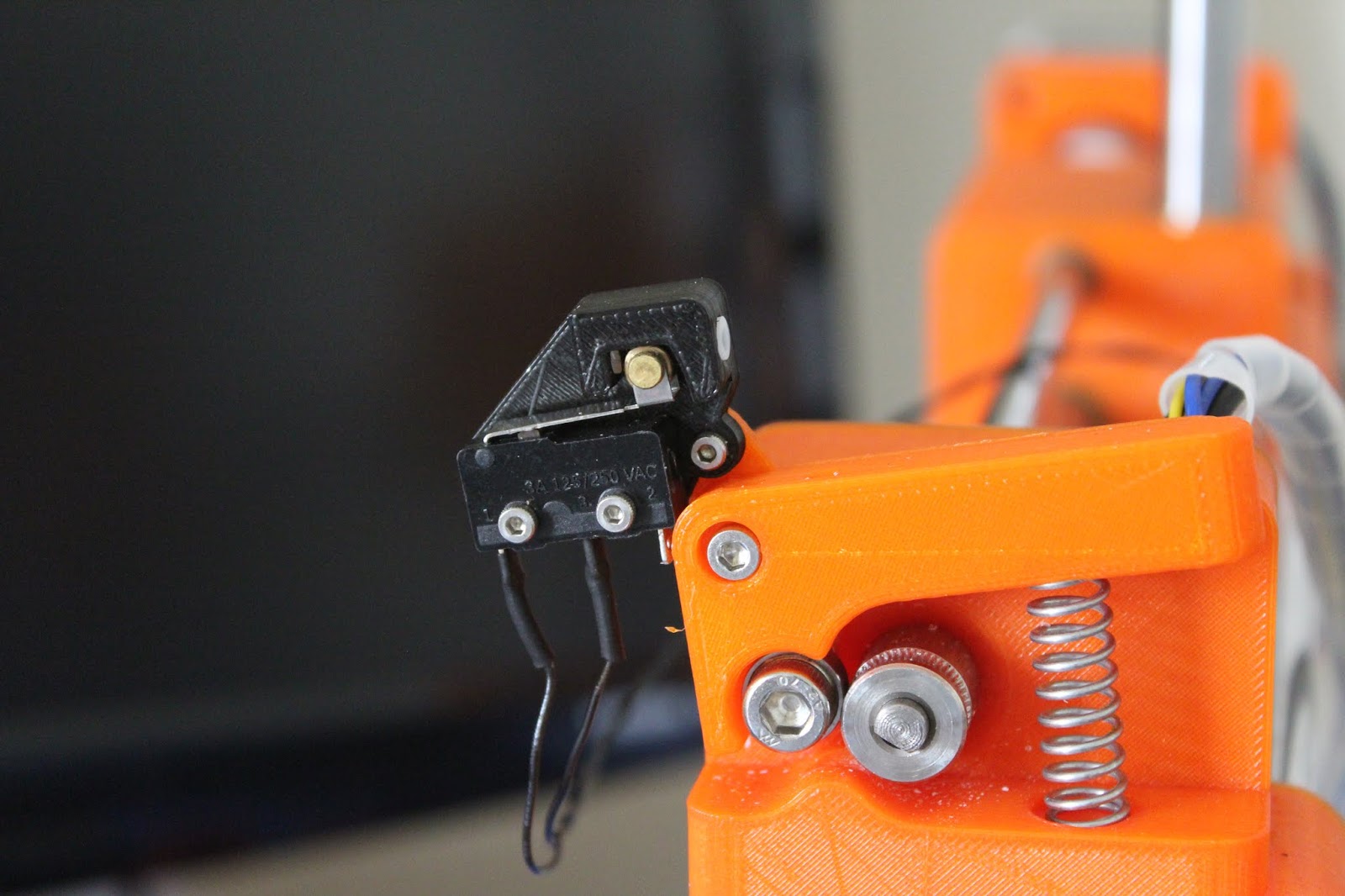

Proton 是近端擠料，最適合加斷料偵測，可以把很多腳料用掉。這是接NO，對韌體來說是反向的接法，但適合串接，待會在ATOM這種雙擠出需要串接的機器上就好用了。

接到RAMPS的servo 1的D4和GND即可。

這是之前買來硬究的偵測器，有電路板和LED的，把它消耗掉，我就是覺得它太大才自己畫一個簡易版的。

但是它的接法和servo 1不一樣，所以要加點工。如果你要接到空的endstops插頭裏，這線剛好，以下動作可省，但要把預設的偵測pin D4改成你所接的endstop pin了。

主要就是5V和GND是反的。

調過來才能用。

把它用在Neutron上。它的電路是正向接法，適合每個擠出單獨接。

因為我也沒加LED或其它開關，所以雙擠出很簡單，只要把微動開關的C和NO串起來，接到主機板的D4和GND即可，圖中是我的接法。

裝機也很簡單，鎖上鋁擠即可。

ATOM主機板是插在這裏。

修改後的Marlin bugfix-1.1.x在此: https://github.com/PhilXing/Marlin, 相關STL檔在此: https://www.thingiverse.com/thing:3023002
