記事本: Electron迷你3D列印機組裝及修改

Electron構造簡單，就直接印了再說，但是ＬＣＤ這一片為了省支撐而選擇了和其它３片不同的擺件方向，結果很難組合，只好重印。

ＬＣＤ的安裝孔位會和外殼干涉，如果先鎖外殼，ＬＣＤ這顆螺絲會沒辦法鎖。

重印後組合狀況好多了；ＬＣＤ旁這４顆鎖絲會因為先鎖ＬＣＤ而變得不好鎖，但也沒辦法。

外殼、ＬＣＤ和料盤架組合完畢。

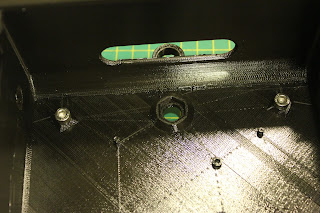

這４支腳應該是用來鎖主機板的，但孔位不合，而且我沒注意到要給它印支撐就變成這樣了。

我畫了一個轉接板來結合外殼和Mega2560。

結果裝上LCD接頭才發現有問題。

它們剛好突出2mm左右，如果沒有我畫的轉接板就剛好不會，這往桌上一擺就擺不平了。

只好改板。

底部挖４個糟該它下沈3mm左右，套進外殼那４支腳：https://www.thingiverse.com/thing:2980985。

先用平頭M3 x 5mm鎖轉接板。

再鎖Mega2560, M3 x 6mm以上3根。這個轉接板是給己經照原圖印的狀況用的，正解是改圖，把外殼那４支腳放在合適Mega2560的位置就可以了。

這是電源部分和連接方式，電源我買12V 5A的，因為也沒有要加熱床，夠用小巧便宜就好。

焊好插好組合電源母座、USB延長線和主機板；電源開關雖然找到差不多大小的，但尺寸也差一點；還有USB延長線也是孔位差3mm，所以應該買好零件再來印才對；最後電源開關是用銼刀磨開的，USB則是硬鎖。

翻面的樣子。

最後把列印機的控制電線通通也都穿孔進來接上主機板。

開機試動OK。

這時才發現小料盤會觸底。

大料盤則剛好，但我應該不會用，因為送料角度太低了。所以擠料的部分我就留白了。

試印50mm空心立方體，供電沒問題。

工件有層紋以外還OK。

＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
以下為自己修改的緊實版本：

因為我只有放主機板而己，Electron就有點太大，佔用不少空間，所以我就自己畫了一個緊實一點的小盒子：

這是設計給整流器供電的盒子，除了主機板以外就加了個選配的3010風扇；在畫風扇孔時我發現有些3010風篇的螺絲孔距是24mm，我本來買的是2510，結果收到3010的風扇，而且孔距是25mm，所以就照我手邊這個風扇改了圖，如果你要列印，請依你手邊的風扇尺寸改好圖再印。事後發現3010比2510安靜多了，算是意外收獲。

這是內部placement的狀況模擬，還是先乖乖把零件都畫好在電腦上試擺後再印比較有效率。背後線孔我採開放式，不用一根一根線穿進去插板那麼累。

這個設計只用餘料印了一個三色續料版後小改就OK了，對我來說算是很有效率了。

有很多大開口，也不想分件，所以還是得開支撐，但支撐開得很鬆：角度45, 密度10%，XY間距1.5mm，Z間距0.2mm，都是稍用力即可拆的設定，我覺得大物件支撐不用設太緊。

支撐未拆之一。

支撐未拆之二

支撐己拆之一

支撐己拆之二

支撐己拆之三

除了RAMPS套件及螺絲/螺帽以外所需的零件：3010風扇和Electron用的一樣的USB延長線、扁開關及電源母座。

先裝這三樣，如果要裝風扇的現在要先裝，否則就不好裝了。注意，因空間狹小，USB延長線要先裝好再鎖Mega2560那三顆M3x4mm螺絲，LCD螺絲使用M3x4mm~10mm皆可，我是用6mm。風扇則是M3x15mm加螺帽。

為了試電先把RAMPS和LCD接上，如圖，為了方便施工，USB面板部分留到最後再來鎖。

試電OK。

再來我會建議把RAMPS拆下，把所有線都接好後，再塞回來，這時是不太好插，要有點耐心，因為看不太到插座，但在盒內施工空間實在太小了。因為背板是開放孔，所以多了可以在盒外接好線再插回RAMPS這個選擇。風扇我直接插到12V Aux，有電就一直吹，連只接USB也吹，這還沒想好怎麼改。噴頭冷卻風扇就接回D9，然後改韌體把它設成噴頭冷卻風扇，而不是預設的出料冷卻風扇。

因為我把MOTHERBOARD設定為"BOARD_RAMPS_14_EFF"，所以D9預設是接出料冷卻風扇，但也沒有其它MOTHERBOARD的選項是把D9拿來當噴頭冷卻風扇的，所以只好手動在＂pins_RAMPS.h"把FAN_PIN設定為-1，否則接下來要作的設定會與這預設值產生衝突而無法完成編譯。
