Neutron迷你3D列印機組裝筆記：效能器接線篇

再來把噴頭連接線準備好後如圖加熱頭連接上D10及熱敏接頭最左邊2根。沒有分正負。D9那兩根請怱。

噴頭冷卻風扇直接接到DC電源12V並接如圖右兩根，讓擠出冷端一供電就開始冷卻。

或是做個杜邦頭接到12V Aux如圖，效果一樣，但是模組化一點，風扇電源跟著板子走，不是跟著DC電源走。我發現Mega2560的USB供電也會供這一組12V Aux。

一直出現在LCD上的MINTEMP錯誤因為熱敏線接上了，終於消失了。

結果風扇不但不轉，而且發熱還有焦味。應該是風扇裝太緊被卡住了。圖中風扇方向是往後(外)吹，雖然使用上沒發現有什麼問題，後來還是反過來改成往前(內)吹，理論上冷卻效果比較強。

順便把本來的28AWG細線換掉，因為也不太夠長，換粗一點的24AWG，加強到60cm。

小白頭用完了，反正要換風扇，這個就不用頭了，手邊有接板子用的插座，勉強給它上陣充常空中接頭用，其實不太合適，焊線時很容易把插座熔壞了，如果要這麼做的話，捲完線後焊接動作要快，我就有點熔掉了，裏面的針腳有點縮下去了。

這次先測試再組裝了，己經很難拆裝了，要小心點。

我做了個小工具來裝這個風扇的螺帽：https://www.thingiverse.com/thing:2948199

風扇測好就只剩噴頭要測了，順便跑一下PID廻圈，跑之前記得要把鋁擋片裝上，免得效能器變形。

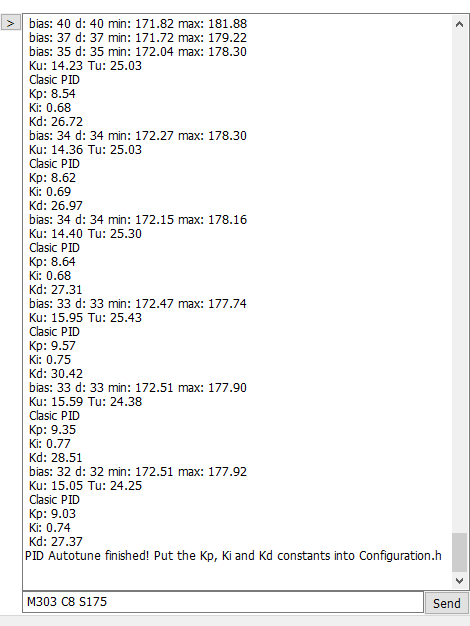

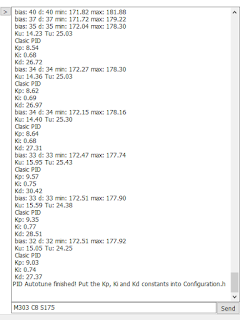

先跑175度8圈。

順利跑完。

把它先寫進韌體或下M304指令寫入。我會再跑一次200度12圈，流程一樣；不一跑完的原因是因為直接跑200度會有溫度太高的錯誤訊息回傳而中止測試,，原因是PID_MAX太高造成，亦可將其調低，如255調為127，這樣就不會一下溫度衝太高而使PID校正失敗。
