| 主機板如同在Proton中所述安裝好，準備燒入韌體。 |
 |
| 如果使用Arduino 1.8.5 會發生編譯錯誤，如果不想退回Arduino 1.4以前的話，要解決這個問題，需要修改以上兩個檔。 |
 |
| 把其中所有的"fpos_t"全部以"filepos_t"取代即可。團購料韌體修改版在: https://github.com/PhilXing/Neutron/tree/GroupPurchase |
以下是選看內容：替主機板和電源找個家。
 |
| 這番外篇就要從這個同綑機上盒說起。因為團購買的endstop的線長度有限，當時也沒想到接夠長的話可以從光軸接地，那主機就不用擺那麼高，還有一個很重的電源供應器要一起放上去，用得我步步驚心，事實上還莫名地壞了一塊主機板。 |
 |
| 再加上這顆不知要鎖在那裏的擠出機，好像是Neutron的隱藏關卡，至少要自己改出４個螺絲孔才能固定它。 |
 |
雖然還有一個Electron，但是目前沒備料，印了也組不起，以後再說；它似乎可以取代那顆不知家在何方的擠出機。而且這完成度太高，要等接線調整好以後再換成它比較合適，還得把團購的電源供應器給捨棄掉，這裝不進去吧，好像要換個整流器之類的。 |
 |
| 因此決定自己畫個機上盒來把團購棧的東西固定好。 |
 |
| 屋頂有個洞勉強可以用。 |
 |
| ３件２小件在此: https://www.thingiverse.com/thing:2962652，及小五金若干。 |
 |
| 固定擠出馬達要M3x10mm 4 及螺帽。 |
 |
| 組裝前先把內側螺帽鑲好。建議使用螺帽小湯匙。 |
 |
| 先穿一根螺絲過去。 |
 |
| 把螺帽對好位後鎖緊螺帽至完全鑲入孔位為止。 |
 |
| 有這兩樣工具，鑲起來很快。 |
 |
| 接出機架４顆，開關面板２顆，這兩樣不裝的人可以略過。以後要用再裝也是可以就是工作空間會變小一些。 |
 |

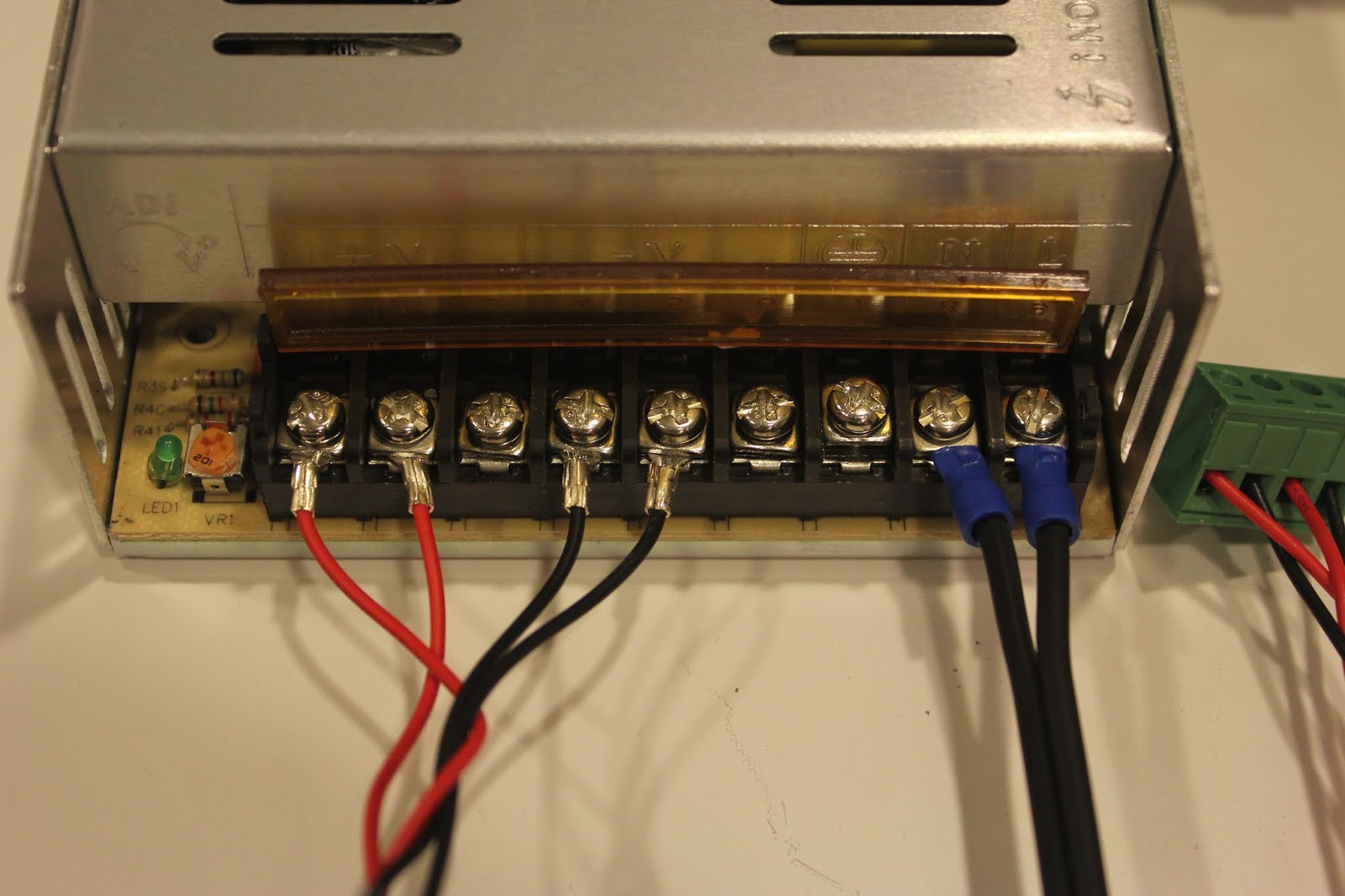

| 再來把電源線材準備好，我是壓了Ｕ頭，剥裸線也是可以。 |
 |
| 先鎖線比較好作棊。 |
 |

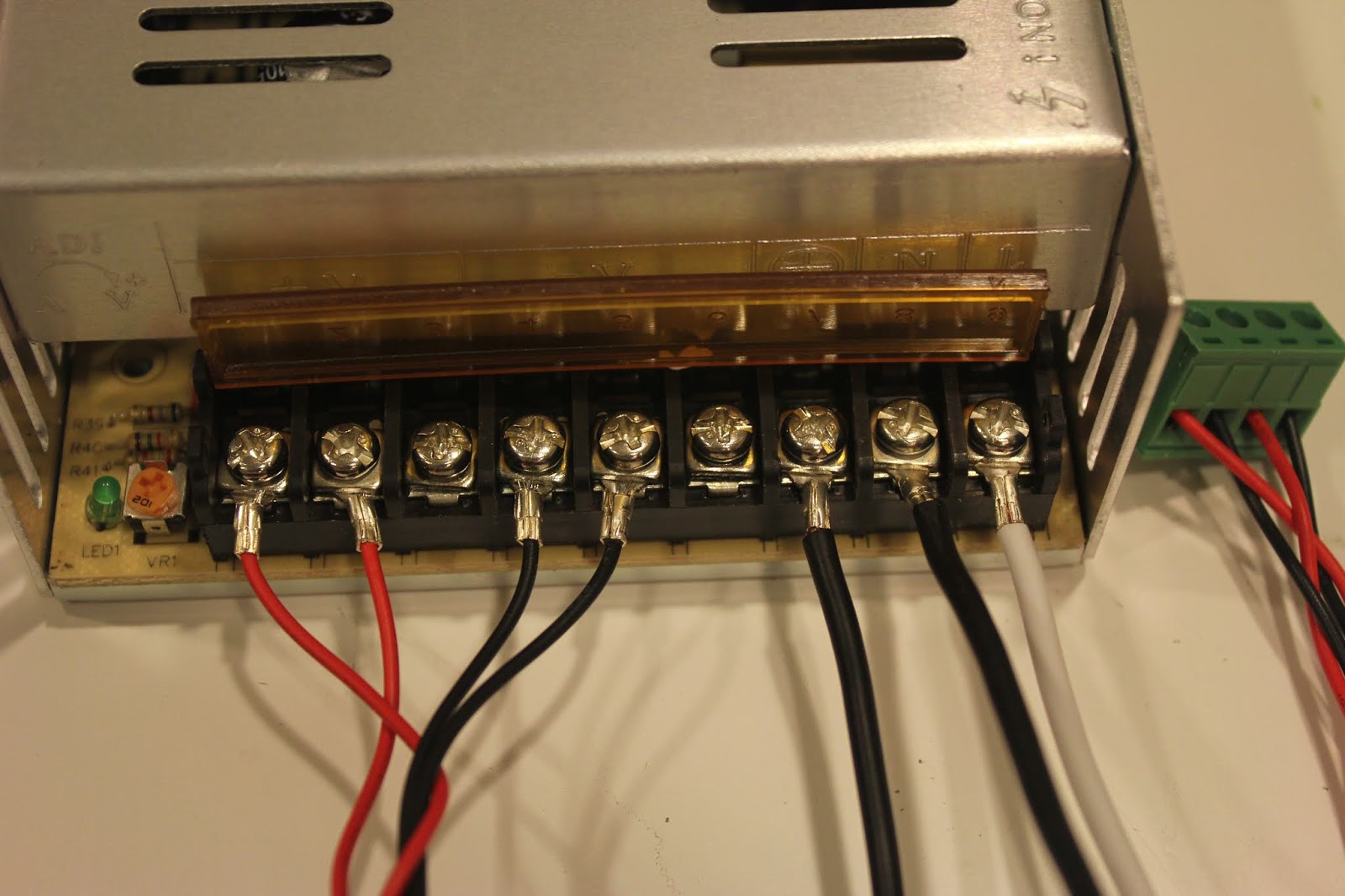

| 這是接線最少的做法，團購料應該就是這樣安排的。 |
 |
| 我是另外買了這種開關，沒開關工作沒效率。 |
 |
| 6.3插簧線，我自己夾的，也有賣夾好的。 |
 |
| 使用插簧的好處是可以把火線、中性線及地線先拆下夾上電源供應器。 |
 |
| 把電源供應器穿進固定座，鎖上固定鎖絲，這用長度8~10ｍｍ以的M4螺絲都可以，這是唯一團購品裏沒有的零件。 |
 |
| 電線穿出，我多加了開關，就把插簧插上開關，先夾好固定面板再插線。這張可以看到電源螺絲還是有操作空間。的 |
 |
| 鎖固後；DC線建議至少30cm。 |
 |
| 沒開關的話就是一根電線拉出來 |
 |
| 背面也留了工作空間，開了個大洞。 |
 |
| 通電測試成功。以後不用再插拔電線當開關用了。沒接電源開關的話也是可以用，只是要留在插拔地獄。 |
 |
| 這裏還有２顆螺帽也建議先用小六角扳手和尖嘴鉗鑲好。 |
 |
| 鑲在你要固定主機板和控制ＬＣＤ面板的位置。 |
 |
| 我本來主機要放這裏，結果尺寸改錯了對不上就先算了，等下一版，另一面我本來也有留耳朵。 |
 |
| 主機板的家。兼當電源座的固定腳。 |
 |
| ＬＣＤ座，這個位置剛好，但是主機板放側面就比較好操作接線。 |
 |
| 只好在操作時把它抬高點了。 |
 |
| 因為主機板和ＬＣＤ都連在Neutron上，所以這時就要上機架了。團購剩的M8空心螺帽，或是任何M8 x 10mm的螺絲亦可，最好配個墊片。 |
 |
| 先鎖一頭穿過座底的糟孔，做糟孔的意是是可以調整一下重心位置，因為電源供應器和接出馬達都很重，重心擺在機頂中心比較好。 |
 |
| 由底部穿出。 |
 |
| 對準這個孔。 |
 |
| 指揮艇組合。 |
 |
| 雙手鎖固。想鎖緊的話，要準備13mm扳手或套筒。 |
 |
| 之前想不到這個洞有此妙用。 |
 |
| 主機板擺上，無鎖絲。 |
 |
| LCD控制板就得鎖了 ，不然容易掉，M4 x 4mm 4支鎖4角。至少鎖個2顆防掉落。 |
 |
| 它的鎖點是可以選的，如果LCD的位置太高，可以改鎖下方，比較容易看清楚。 |
 |
| DC輪出線繞過來接上主機板，也可以由側邊秈穿出來。其實沒接熱床只要接最右邊2根紅黑線即可。 |
 |
| 鎖擠出機架，它終於找到一個家了。 |
 |
| 整組鎖上。 |
 |
| 所有傢伙都在屋頂，線料放地上也太遠了些，所以就需要一個線料架該它們團聚了；現在機頂空間己將耗盡，本來準備的直棒派不上用場了，因為料盤擺不上去。主機不放屋頂的人才能用。 |
 |
| 就畫了一支曲柄，把多餘的軸承也拿來用。外加M8x25mm螺絲及螺帽1個、墊片3片。 |
 |
| 先鎖好培林。 |
 |
| 和屋頂組合。因為有留線糟，endstop線走中空軸的也可以用，就是沒法轉動了，因為會被線卡住。 |
 |
| 套上轉盤。 |
 |
| 或是換裝加高版本，和墊板組裝在一起後可以裝比較重的料盤：https://www.thingiverse.com/thing:2961747 |
 |
| 適用小線料盤。 |
 |
| 一般大的線料盤的軸心是往內陷的，那就要改圖，或是套的插梢如圖。這個塞子我本來就印來塞ATOM的料盤，對我來說是現成的。 |
 |
| 所以大盤的也可以用。 |
 |
| 中用不中看的組合完成。其實它也可以放地上，但是endstops的線要加長走中空光軸下去，那擠出機就要另外想辦法處理了。 |
 |

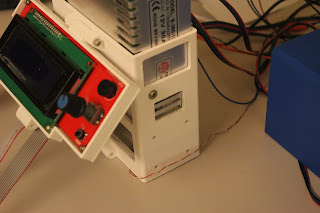

| 這是主機板裝側面的位置。 |
 |
| 無螺絲用卡榫卡住而己，電線由側孔出來，建議長度cm |
 |
| LCD板的位置。 |
 |
| 裝上鎖固。 |
 |
| 這組給Proton用的，就沒有裝擠出機了。 |
 |
| Proton也有家了。 |
